SCANFLEX ® NTMCGCWOEU - 12/20 kV

Anvendelse

Det fleksible SCANFLEX® NTMCGCWOEU-strømforsyningskabel med enkelt kerne kan bruges til korte forbindelser af mobile transformatorstationer til luftledninger, også til brug i jernbanekøretøjer, skiftestationer og kontrolpaneler.

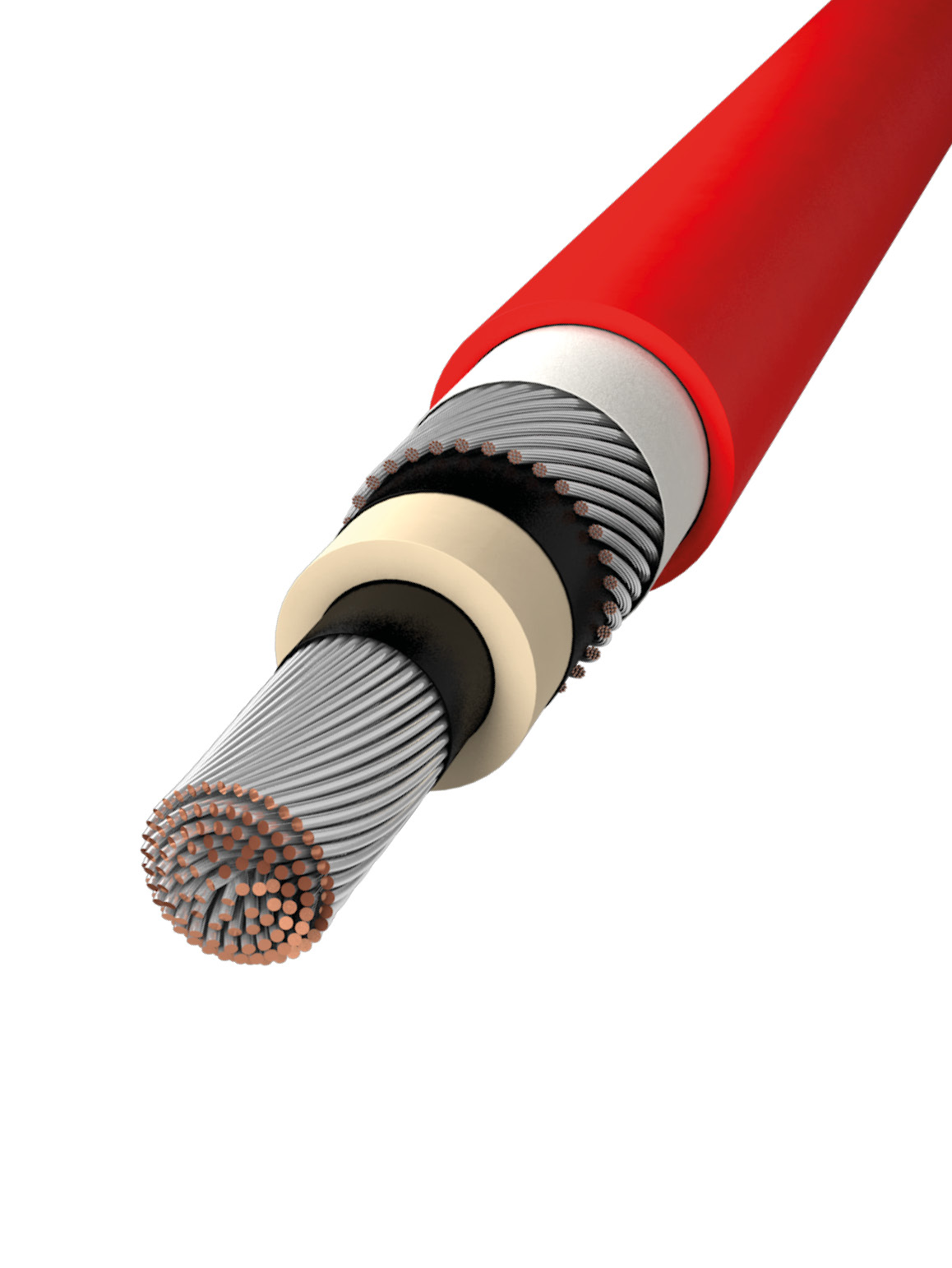

Konstruktion

Leder

Flertrådet elektrolytisk fortinnet Cu, kl. 5

Isolation

Ethylenpropylen gummi (EPR)

Skærm

Snoede, fortinnede kobberwirer med tværsnit på 16 eller 25 mm²

Yderkappe

5GM3 compound, rød

Tekniske data

Driftstemperatur

Fast: -40° C til +90° C
Fleksibel: -25° C til +60° C

Mærkespænding

12/20 kV

Prøvespænding

29 kV

Bøjeradius

Fast: 6 x kabeldiameter
Fleksibel: 10 x kabeldiameter

Godkendelser

EN 60811-404, DIN VDE 0298, DIN VDE 0250, EN 60228, DIN VDE 0207, DIN VDE 0207, EN 50343, IEC 60811-2-1, IEC 60332-1-2, RoHs
Bøjeradius 10 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
Fleksibel
Kan ligge i rør
Maks. driftstemp. +90° C
Maks. kortslutnings-
temp. +250° C
Mellemspændings-kabel
Min. driftstemp.
-40° C
Modstandsdygtig over for olie
Til brug
i industrien
Tåler fugt
Udendørs-
oplægning
UV-bestandig
Varenummer EAN Dimension (mm2) Strømværdi (A) Emballering Diameter (mm)* Vægt (kg/km)*
505602501 5704403185436 1x25/16 189 Tr./Afklip 29,5 1180
505603501 5704403185443 1x35/16 234 Tr./Afklip 30,5 1280
505605001 5704403185450 1x50/16 275 Tr./Afklip 32,1 1470
505607001 5704403185467 1x70/16 360 Tr./Afklip 33,9 1740
505609501 5704403185290 1x95/16 434 Tr./Afklip 36,6 2100
505612001 5704403185474 1x120/16 505 Tr./Afklip 37,8 2360
505615001 5704403185481 1x150/25 582 Tr./Afklip 41,8 2890
505618501 5704403185498 1x185/25 664 Tr./Afklip 44,0 3310
505624001 5704403182398 1x240/25 782 Tr./Afklip 45,8 3850
* Værdierne kan have små afvigelser
