N2XSY 1-leder, CU - 18/30 (36) kV

Anvendelse

N2XSY anvendes til installationer inden- som udendørs, over eller direkte i jord, rør eller sågar i vand.

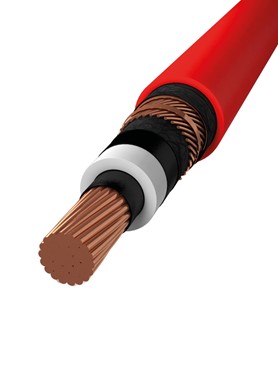

Konstruktion

Leder

Runde Cu-tråde, kl. 2
Halvleder lag omkring lederen

Isolation

XLPE
Halvleder lag omkring isolationen

Fyldkappe

Tape af halvleder materiale

Skærm

Cu-tråde over tape-materiale

Yderkappe

PVC, rød

Tekniske data

Driftstemperatur

-5° C til +90° C

Mærkespænding

18/30 kV (36 kV)

Prøvespænding

63 kV

Bøjeradius

15 x kabeldiameter

Godkendelser

IEC 60502, IEC 60332-1-2, CE, RoHS
Anvendes i vindmøller
Bøjeradius 15 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
Kan nedgraves
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-5° C
Varenummer EAN Dimension (mm2) Strømværdi (A) Emballering Diameter (mm)* Vægt (kg/km)*
871013657 - 1X35/16 202 Drum 33 1350
871011342 5704403118090 1X50/16 241 Drum 34 1550
871011343 - 1X70/16 299 Drum 36 1750
871011344 - 1X95/16 363 Drum 37 2050
871011345 - 1X120/16 418 Drum 39 2350
871011346 - 1X150/25 472 Drum 40 2700
871011347 - 1X185/25 539 Drum 42 3100
871011348 - 1X240/25 635 Drum 44 3700
871011349 - 1X300/25 725 Drum 47 4350
871011350 - 1X400/35 831 Drum 50 5350
871011351 - 1X500/35 953 Drum 53 6450
871014272 - 1X800/35 - Drum 62 9500
* Værdierne kan have små afvigelser
