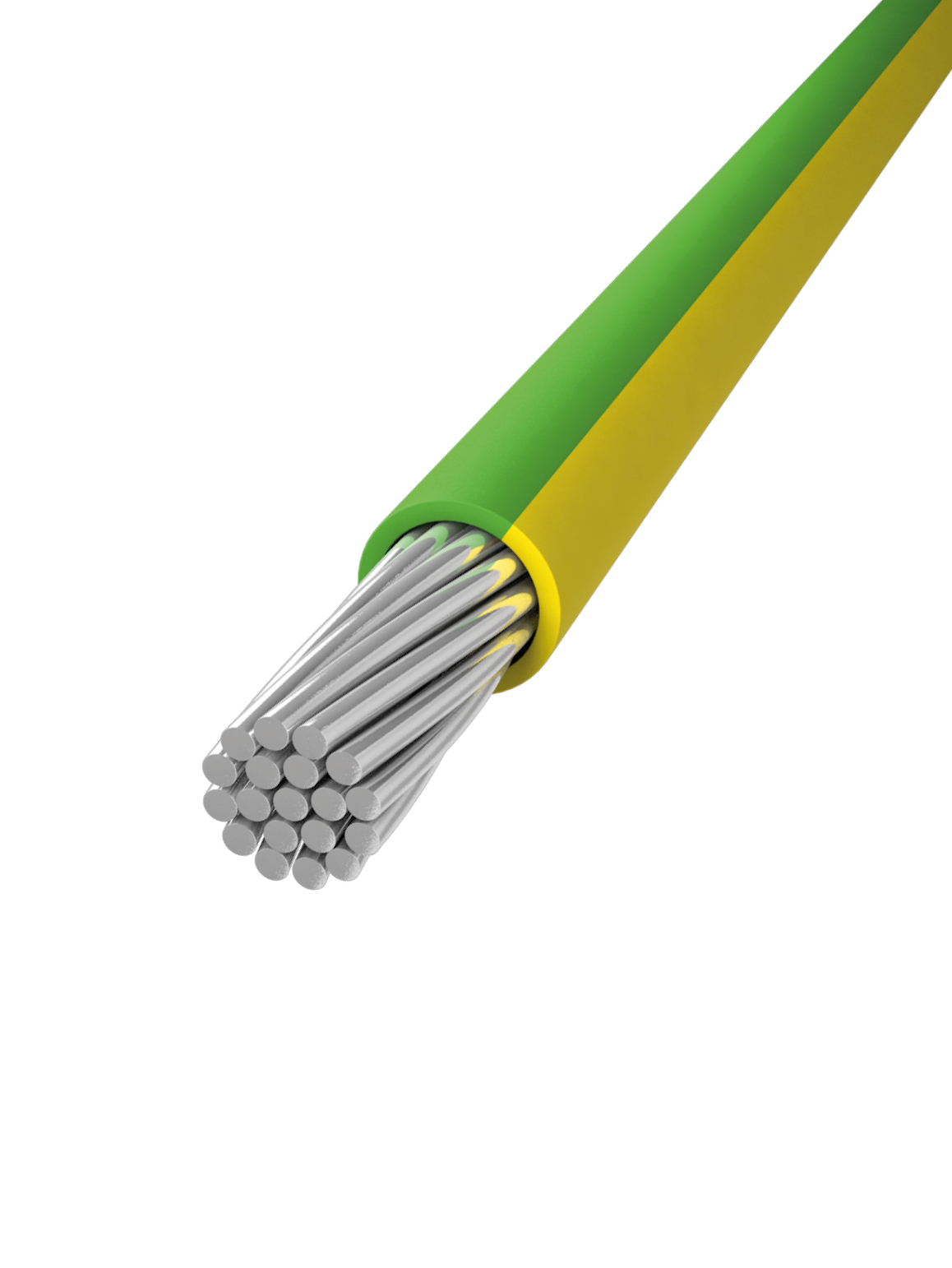

UX P15 - 0,6/1 kV
Anvendelse
UX P15 er et flammehæmmende kabel beregnet til jording. Kablet er mud resistent i overensstemmelse med NEK 606.
Konstruktion
Leder
Fortinnet glødet flertrådet Cu, kl. 2
Isolation
Halogenfri termohærdende compound type SHF2.
Lederfarve
Hvis kablet bruges som beskyttende jordledning (PE) er kablerne farvet gul/grønne. Bruges kablet som enkelt ledning er kablerne farvet off-white, sort, rød eller blå
Yderkappe
Halogenfri, flammehæmmende
Tekniske data
Driftstemperatur
-20° C til +90° C
Mærkespænding
0,6/1 kV
Bøjeradius
| Under installation: | 8 x kabeldiameter |
| Fast installation: | 6 x kabeldiameter |
Godkendelser
IEC 60754-1/2, IEC 61034-1/2, IEC 60332-3-22 cat. A, IEC 60092-353, IEC 60092-359, IEC 60332-1, NEK 606:2004, RoHS, CE
Anvendes i kabelbakker
Brand-
hæmmende iht.
IEC 60332-3
hæmmende iht.
IEC 60332-3
Bøjeradius 8 x kabeldiameter
Elektromagnetisk beskyttet
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Halogenfri
Lav emission af ætsende gasser iht. IEC 60754
Lav røgudvikling ved brand iht. IEC 61034
Maks. driftstemp. +90° C
Min. driftstemp.
-20° C
-20° C
Modstandsdygtig over for olie og kemikalier
Mudresistance NEK TS 606
Permanent udendørs
installation
installation
Slagfasthed:
medium
medium
Til brug på boreplatforme
Til brug på skibe
Udendørs-
oplægning
oplægning
UV-bestandig
Vandafvisende
| Varenummer | EAN | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* | |
|---|---|---|---|---|---|---|---|
| 68401006 | 5704403052004 | 1x6 | - | Tr./Afklip | 6,7 | 101 | |
| 68401010 | 5704403068463 | 1x10 | - | Tr./Afklip | 6,6 | 125 | |
| 68401016U | 5704403060573 | 1x16 | - | Tr./Afklip | 7,7 | 185 | |
| 68401016G | 5704403063604 | 1G16 | - | Tr./Afklip | 8,8 | 185 | |
| 68401025U | 5704403060580 | 1x25 | - | Tr./Afklip | 9,5 | 290 | |
| 68401035 | 5704403050680 | 1x35 | - | Tr./Afklip | 10,4 | 380 | |
| 68401050 | 5704403066636 | 1x50 | - | Tr./Afklip | 12,1 | 510 | |
| 68401070 | - | 1x70 | - | Tr./Afklip | 13,6 | 700 | |
| 68401095 | 5704403079247 | 1x95 | - | Tr./Afklip | 15,5 | 950 | |
| 68401095G | 5704403085118 | 1G95 | - | Tr./Afklip | 18,1 | 950 | |
| 68401120 | - | 1x120 | - | Tr./Afklip | 17,5 | 1205 | |
| 68401150 | - | 1x150 | - | Tr./Afklip | 19,4 | 1470 | |
| 68401185 | - | 1x185 | - | Tr./Afklip | 21,7 | 1875 | |
| 68401240 | - | 1x240 | - | Tr./Afklip | 24,7 | 2420 | |
| 68401300 | - | 1x300 | - | Tr./Afklip | 27,2 | 3060 | |
| * Værdierne kan have små afvigelser | |||||||
