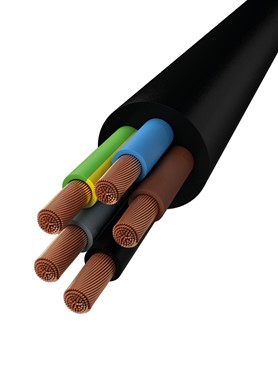

POWERFLEX ® RV-K - 0,6/1 kV
Anvendelse
POWERFLEX® RV-K er en serie af helt unikke installationskabler. Kablerne er opbygget som fleksible installationskabler og fremstillet af PVC. Kablerne er egnede til al anvendelse inden for gadelys, industri- og bygningsinstallationer. Kablerne er især egnede til installationer, hvor der kræves fleksible tilslutninger som i en motor, generator eller lignende. Kablerne kan nedgraves direkte. Kablet er dobbeltisoleret. Lederisolationen er ikke egnet til direkte lyseksponering.
Konstruktion
Leder
Elektrolytisk glødet Cu, kl. 5 iht. IEC 60228
Isolation
XLPE type DIX-3 iht. HD 603
Lederfarve
Efter HD 308
Fyldkappe
Fleksibel blyfri PVC
Yderkappe
Fleksibel PVC type DMV-18 iht. HD 603, UV-bestandig, sort
*3305006H = hvid
Tekniske data
Driftstemperatur
Fast installation: -40° C til +90° C
Mærkespænding
AC: 0,6/1/(1,2) kV
DC: 1,5/(1,8) kV
Bøjeradius
5 x kabeldiameter
Teknisk kommentar
Ledermodstande:
1 leder
2 eller 3 ledere
4 ledere
5 ledere
CPR-klassificering:
Eca
Rekvirer DoP på dop@scankab.dkGodkendelser
EN 50575, IEC 60502-1 / UNE 21123-2, IEC 60332-1, IEC 60502, EN60811-504 & EN60811-505: bending test at low temperature, VDE, AENOR, KEMA-KEUR, Bureau Veritas, UKCA, CE, RoHS
Anvendes i kabelbakker
Bøjeradius 5 x kabeldiameter
Elektriske tavler
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Kan ligge i rør
Kan nedgraves
Kan nedsænkes
i vand
i vand
Maks. driftstemp. +90° C
Metermærket
Min. driftstemp.
-40° C
-40° C
Modstandsdygtig over for olie
Modstandsdygtig over for olie & fedt
Modstandsdygtig over for olie og kemikalier
Modstandsdygtig over for slid
Permanent udendørs
installation
installation
Slagfasthed:
medium
medium
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Tåler frost
Tåler fugt
Udendørs-
oplægning
oplægning
UV-bestandig
Vandafvisende
Velegnet til befæstning
på væg
på væg
Velegnet til indmuring
| Varenummer | EAN | CPR | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 3301001 | 5704403010813 | Eca | 1x1,5 | 28 | Tr./Afklip | 5,7 | 45 |
| 3301002 | 5704403010820 | Eca | 1x2,5 | 39 | Tr./Afklip | 6,2 | 55 |
| 3301004 | 5704403010837 | Eca | 1x4 | 53 | Tr./Afklip | 6,7 | 70 |
| 3301006 | 5704403010844 | Eca | 1x6 | 68 | Tr./Afklip | 7,3 | 90 |
| 3301010 | 5704403010851 | Eca | 1x10 | 93 | Tr./Afklip | 8,2 | 135 |
| 3301016 | 5704403010868 | Eca | 1x16 | 124 | Tr./Afklip | 9,2 | 190 |
| 3301025 | 5704403010875 | Eca | 1x25 | 161 | Tr./Afklip | 11,0 | 285 |
| 3301035 | 5704403010882 | Eca | 1x35 | 200 | Tr./Afklip | 12,1 | 385 |
| 3301050 | 5704403010899 | Eca | 1x50 | 242 | Tr./Afklip | 13,8 | 520 |
| 3301070 | 5704403010905 | Eca | 1x70 | 310 | Tr./Afklip | 15,7 | 715 |
| 3301095 | 5704403010912 | Eca | 1x95 | 377 | Tr./Afklip | 17,6 | 925 |
| 3301120 | 5704403010929 | Eca | 1x120 | 437 | Tr./Afklip | 19,2 | 1165 |
| 3301150 | 5704403010936 | Eca | 1x150 | 504 | Tr./Afklip | 21,5 | 1450 |
| 3301185 | 5704403010943 | Eca | 1x185 | 575 | Tr./Afklip | 23,9 | 1750 |
| 3301240 | 5704403010950 | Eca | 1x240 | 679 | Tr./Afklip | 26,9 | 2280 |
| 3301300 | 5704403010967 | Eca | 1x300 | 783 | Tr./Afklip | 29,6 | 2830 |
| 3301400 | 5704403010974 | Eca | 1x400 | 940 | Tr./Afklip | 33,8 | 3735 |
| 3301500 | 5704403010981 | Eca | 1x500 | 1083 | Tr./Afklip | 37,4 | 4780 |
| 3301630 | 5704403011001 | Eca | 1x630 | 1254 | Tr./Afklip | 42,7 | 6280 |
| 3302001 | 5704403011018 | Eca | 2x1,5 | 26 | Tr./Afklip | 8,2 | 90 |
| 3302002 | 5704403011025 | Eca | 2x2,5 | 36 | Tr./Afklip | 9,2 | 120 |
| 3302004 | 5704403011032 | Eca | 2x4 | 49 | Tr./Afklip | 10,3 | 165 |
| 3302006 | 5704403011049 | Eca | 2x6 | 63 | Tr./Afklip | 11,3 | 215 |
| 3302010 | 5704403011056 | Eca | 2x10 | 86 | Tr./Afklip | 13,2 | 320 |
| 3302016 | 5704403011063 | Eca | 2x16 | 115 | Tr./Afklip | 14,9 | 450 |
| 3303001 | 5704403011070 | Eca | 3G1,5 | 26 | Tr./Afklip | 8,9 | 110 |
| 3303002 | 5704403011087 | Eca | 3G2,5 | 36 | Tr./Afklip | 9,8 | 145 |
| 3303004 | 5704403011094 | Eca | 3G4 | 49 | Tr./Afklip | 11,0 | 200 |
| 3303006 | 5704403011100 | Eca | 3G6 | 63 | Tr./Afklip | 12,1 | 265 |
| 3303010 | 5704403011117 | Eca | 3G10 | 86 | Tr./Afklip | 14,3 | 405 |
| 3303016 | 5704403011124 | Eca | 3x16 | 115 | Tr./Afklip | 16,4 | 595 |
| 3303016G | 5704403011131 | Eca | 3G16 | 115 | Tr./Afklip | 16,4 | 595 |
| 3303035 | 5704403097029 | Eca | 3x35 | 185 | Tr./Afklip | 23,1 | 1275 |
| 3304001 | 5704403011209 | Eca | 4G1,5 | 26 | Tr./Afklip | 9,7 | 130 |
| 3304002 | 5704403011216 | Eca | 4G2,5 | 36 | Tr./Afklip | 10,7 | 175 |
| 3304004 | 5704403011223 | Eca | 4x4 | 49 | Tr./Afklip | 12,0 | 245 |
| 3304004G | 5704403011230 | Eca | 4G4 | 49 | Tr./Afklip | 12,0 | 245 |
| 3304006 | 5704403011247 | Eca | 4x6 | 63 | Tr./Afklip | 13,4 | 330 |
| 3304006G | 5704403011254 | Eca | 4G6 | 63 | Tr./Afklip | 13,4 | 330 |
| 3304010B | 5704403033409 | Eca | 4x10 | 86 | Tr./Afklip | 15,7 | 505 |
| 3304010G | 5704403011278 | Eca | 4G10 | 86 | Tr./Afklip | 15,7 | 505 |
| 3304016B | 5704403033416 | Eca | 4x16 | 115 | Tr./Afklip | 18,2 | 750 |
| 3304016G | 5704403011292 | Eca | 4G16 | 115 | Tr./Afklip | 18,2 | 750 |
| 3304025 | 5704403011308 | Eca | 4x25 | 149 | Tr./Afklip | 24,1 | 1245 |
| 3304025G | 5704403011315 | Eca | 4G25 | 185 | Tr./Afklip | 24,1 | 1245 |
| 3304035 | 5704403011339 | Eca | 4x35 | 185 | Tr./Afklip | 26,3 | 1675 |
| 3304035G | 5704403011346 | Eca | 4G35 | 185 | Tr./Afklip | 26,3 | 1675 |
| 3304050 | 5704403011360 | Eca | 4x50 | 225 | Tr./Afklip | 31,3 | 2315 |
| 3304050G | 5704403011377 | Eca | 4G50 | 225 | Tr./Afklip | 31,3 | 2315 |
| 3304070 | 5704403011384 | Eca | 4x70 | 289 | Tr./Afklip | 36,1 | 3205 |
| 3304070G | 5704403011391 | Eca | 4G70 | 289 | Tr./Afklip | 36,1 | 3205 |
| 3304095 | 5704403011407 | Eca | 4x95 | 352 | Tr./Afklip | 40,2 | 4130 |
| 3304095G | 5704403011414 | Eca | 4G95 | 352 | Tr./Afklip | 40,2 | 4130 |
| 3304120 | 5704403011438 | Eca | 4x120 | 410 | Tr./Afklip | 44,6 | 5245 |
| 3304120G | 5704403011445 | Eca | 4G120 | 410 | Tr./Afklip | 44,6 | 5245 |
| 3304150 | 5704403011452 | Eca | 4x150 | 473 | Tr./Afklip | 49,8 | 6575 |
| 3304150G | 5704403011469 | Eca | 4G150 | 473 | Tr./Afklip | 49,8 | 6575 |
| 3304185 | 5704403011476 | Eca | 4x185 | 542 | Tr./Afklip | 56,1 | 8050 |
| 3304185G | 5704403027330 | Eca | 4G185 | 542 | Tr./Afklip | 56,1 | 8050 |
| 3304240G | 5704403011490 | Eca | 4G240 | 641 | Tr./Afklip | 64,5 | 10695 |
| 3305001 | 5704403011506 | Eca | 5G1,5 | 26 | Tr./Afklip | 10,4 | 155 |
| 3305002 | 5704403011513 | Eca | 5G2,5 | 36 | Tr./Afklip | 11,6 | 215 |
| 3305004 | 5704403011520 | Eca | 5G4 | 49 | Tr./Afklip | 13,2 | 300 |
| 3305004TR100 | 5704403196937 | Eca | 5G4 | 49 | R-100 | 13,2 | 300 |
| 3305006B | 5704403033423 | Eca | 5G6 | 63 | Tr./Afklip | 14,7 | 405 |
| 3305006BR100 | 5704403195688 | Eca | 5G6 | 63 | R-100 | 14,7 | 405 |
| 3305006H | 5704403189540 | Eca | 5G6* | 63 | Tr./Afklip | 14,7 | 405 |
| 3305006HR100 | 5704403195695 | Eca | 5G6* | 63 | R-100 | 14,7 | 405 |
| 3305010B | 5704403033430 | Eca | 5G10 | 86 | Tr./Afklip | 17,1 | 625 |
| 3305016B | 5704403033447 | Eca | 5G16 | 115 | Tr./Afklip | 20,2 | 935 |
| 3305025 | 5704403011568 | Eca | 5G25 | 149 | Tr./Afklip | 25,6 | 1555 |
| 3305035 | 5704403011575 | Eca | 5G35 | 185 | Tr./Afklip | 29,3 | 2080 |
| 3305050 | 5704403011582 | Eca | 5G50 | 225 | Tr./Afklip | 34,5 | 2895 |
| 3305070 | 5704403011599 | Eca | 5G70 | 289 | Tr./Afklip | 38,7 | 3930 |
| 3305095 | 5704403011605 | Eca | 5G95 | 352 | Tr./Afklip | 44,6 | 5190 |
| 3305120 | 5704403095810 | Eca | 5G120 | 410 | Tr./Afklip | 49,7 | 6560 |
| 3305150 | 5704403095827 | Eca | 5G150 | 473 | Tr./Afklip | 55,6 | 8145 |
| * Værdierne kan have små afvigelser | |||||||
