TOXFREE ® RZ1-K (AS) gul/grøn - 0,6/1 kV
Anvendelse
TOXFREE® RZ1-K gul/grøn er et halogenfrit jordkabel, ideelt til anvendelse i offentlige bygninger som hospitaler, skoler, og lufthavne samt industrielle miljøer. Kablerne er især egnet til installationer, hvor der kræves en fleksibel tilslutning såsom motorer, generatorer både indendørs og udendørs, hvor jord-identifikation er synlig i fuld længde og samtidig er UV bestandig.

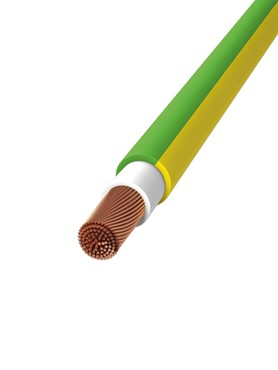

Konstruktion
Leder
Fleksibel elektrolytisk Cu, kl. 5
Isolation
XLPE
Fyldkappe
Fleksibelt blyfrit halogenfrit materiale
Yderkappe
Halogenfri compound, gul/grøn, metermærket
Tekniske data
Driftstemperatur
-40° C til +90° C
Min. installations- og udlægningstemperatur: 0°C
Mærkespænding
AC: 0,6/1/(1,2) kV
DC: 1,5/(1,8) kV
Bøjeradius
5 x kabeldiameter
Teknisk kommentar
Kortslutningstemp.: max 250° C / 5 sek.
Ledermodstande:
1 leder
CPR-klassificering:
B2ca-s1a,d1,a1
Rekvirer DoP på dop@scankab.dkGodkendelser
EN 50575, IEC 60502-1 / UNE 21123-4, IEC 60332-1, IEC 60332-3-C, IEC 60754-1, IEC 60754-2, IEC 61034-1, IEC 61034-2, KEMA-KEUR, AENOR, UKCA, CE, RoHS
Anvendes i kabelbakker
Anvendes i vindmøller
Brand-
hæmmende iht.
IEC 60332-3
hæmmende iht.
IEC 60332-3
Bøjeradius 5 x kabeldiameter
Elektriske tavler
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Halogenfri
Kan ligge i rør
Kan nedgraves
Kan nedsænkes
i vand
i vand
Lav emission af ætsende gasser iht. IEC 60754
Lav røgudvikling ved brand iht. IEC 61034
Maks. driftstemp. +90° C
Metermærket
Miljøvenlig
Min. driftstemp.
-40° C
-40° C
Modstandsdygtig over for olie
Modstandsdygtig over for olie & fedt
Modstandsdygtig over for olie og kemikalier
Modstandsdygtig over for slid
Permanent udendørs
installation
installation
Slagfasthed:
medium
medium
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Tåler frost
Tåler fugt
Udendørs-
oplægning
oplægning
UV-bestandig
Vandafvisende
Velegnet på offentlige steder
Velegnet til befæstning
på væg
på væg
Velegnet til indmuring
| Varenummer | EAN | CPR | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 3201016G | 5704403037865 | B2ca-s1a,d1,a1 | 1G16 | 124 | Tr./Afklip | 10,2 | 225 |
| 3201025G | 5704403025121 | B2ca-s1a,d1,a1 | 1G25 | 161 | Tr./Afklip | 11,8 | 320 |
| 3201035G | 5704403025138 | B2ca-s1a,d1,a1 | 1G35 | 200 | Tr./Afklip | 12,1 | 390 |
| 3201050G | 5704403025145 | B2ca-s1a,d1,a1 | 1G50 | 242 | Tr./Afklip | 13,9 | 535 |
| 3201070G | 5704403025152 | B2ca-s1a,d1,a1 | 1G70 | 310 | Tr./Afklip | 15,7 | 730 |
| 3201095G | 5704403025169 | B2ca-s1a,d1,a1 | 1G95 | 377 | Tr./Afklip | 17,3 | 930 |
| 3201120G | 5704403040735 | B2ca-s1a,d1,a1 | 1G120 | 437 | Tr./Afklip | 19,1 | 1165 |
| 3201150G | 5704403044290 | B2ca-s1a,d1,a1 | 1G150 | 504 | Tr./Afklip | 21,0 | 1445 |
| 3201185G | 5704403211135 | B2ca-s1a,d1,a1 | 1G185 | 575 | Tr./Afklip | 23,1 | 1740 |
| 3201240G | 5704403033980 | B2ca-s1a,d1,a1 | 1G240 | 679 | Tr./Afklip | 26,1 | 2260 |
| 3201300G | 5704403211142 | B2ca-s1a,d1,a1 | 1G300 | 783 | Tr./Afklip | 28,8 | 2815 |
| 3201400G | 5704403211159 | B2ca-s1a,d1,a1 | 1G400 | 940 | Tr./Afklip | 33,8 | 3760 |
| * Værdierne kan have små afvigelser | |||||||
