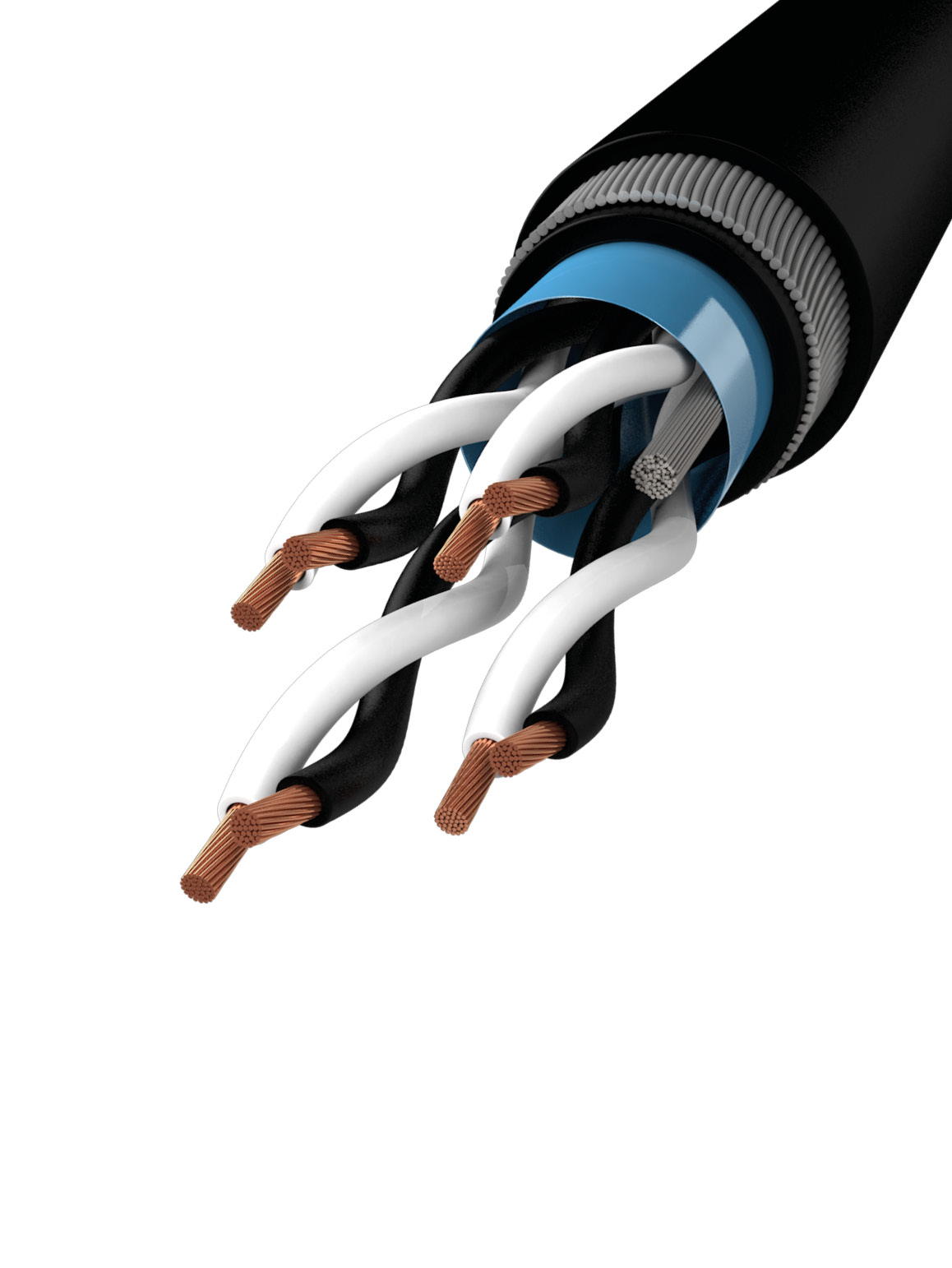

RE-2Y(st)YSWAY, fællesskærm - 300/500 V
Anvendelse
RE-2Y(st)YSWAY anvendes til processkontrol og dataprocesser, analog eller digital signaltransmission. Instrumentkablet anvendes inden for en stor række områder, f.eks fabrikker, raffinaderier, petrokemi, transformerstationer, tankstationer m.v. RE-2Y(st)YSWAY er et armeret instrumentkabel.
Konstruktion
Leder
Cu-tråde, kl. 2
Isolation
PVC
Lederfarve
Parvis: sort og hvid
Triple: sort, hvid og rød
Inderkappe
PVC, sort
Skærm
Skærm: Elektrostatisk plastiklamineret aluminiumsfolie (AL-PES)
Armering: Rund galvaniseret stålwire
Yderkappe
PVC, sort eller blå RAL 5015
Drainwire
Fortinnet Cu (7x0,30 mm)
Tekniske data
Driftstemperatur
-30° C til +70° C
Mærkespænding
300/500 V
Prøvespænding
| Leder/leder: | 2000 V |
| Leder/skærm: | 1000 V |
Bøjeradius
10 x kabeldiameter
Godkendelser
IEC 60332-1, IEC 60332-3-22, CE, RoHS
Brandhæmmende iht. IEC 60332-3-22 (CAT-A)
Bøjeradius 10 x kabeldiameter
Elektromagnetisk beskyttet
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Kan ligge i rør
Kan nedgraves
Maks. driftstemp. +70° C
Min. driftstemp.
-30° C
-30° C
Tåler frost
Tåler fugt
Udendørs-
oplægning
oplægning
UV-bestandig
| Varenummer | EAN | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* | |
|---|---|---|---|---|---|---|---|
| 10402140 | 5704403032501 | 1x2x1,5 | - | Tr./Afklip | 11,5 | 290 | |
| * Værdierne kan have små afvigelser | |||||||
