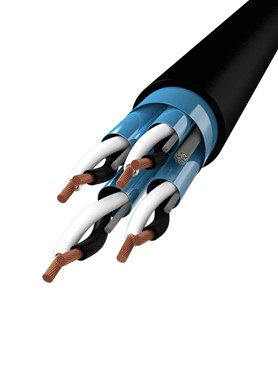

SCANINSTRU RE-2X(st)H-PiMF - 300/500 V
Anvendelse
SCANINSTRU RE-2X(st)H-PiMF - parvis skærmet er et halogenfrit kabel, der anvendes til proceskontrol og dataprocesser, analog eller digital signaltransmission. Instrumentkabler anvendes inden for en stor række områder: fabrikker, raffinaderier, petrokemiske institutioner, transformerstationer, tankstationer m.v. Kablet kan nedgraves i jord og er UV-bestandigt.
Konstruktion
Glødet flertrådet Cu-tråde, kl. 2
Kommunikationsleder (0,5 mm²)
Tværsnit for leder på 0,75 mm²: 7x0,37 mm
XLPE
Isolationstykkelse: 0,40 mm
| Parvis: | sort og hvid, nummereret |
| a-leder = sort b-leder = hvid kommunikationsleder = orange |
|
| Triple: | sort, hvid og rød, nummer |
| a-leder = sort, b-leder = hvid, c-leder = rød |
AL-PES
Halogenfri brandhæmmende compound, sort.
Kan efter forespørgsel leveres i blå RAL 5015 til egensikker inst.
Fortinnet Cu (7x0,30 mm)
Tekniske data
-40° C til +90° C
300/500 V
Leder/leder: 2000 V
Leder/skærm: 1000 V
10 x kabeldiameter
Ledermodstand: max 24,5 Ω/km
Isolationsmodstand: min 5000 MΩ x km
Induktans: 0,75 mH/km
Driftskapacitans: max 85 nF/km (800 Hz)
Ubalanceret driftskapacitans: max 500 pF/500 m
Modstandsdygtig over for olie (IEC 60811-404): 70° C / 4 timer (ASTM no. 2)
B2ca-s1a,d2,a1
Rekvirer DoP på dop@scankab.dkGodkendelser
EN 50575, IEC 60332-1, IEC 60332-3-24 (CAT-C), EN 50266-2-2, IEC 61034-1+2, HD 606, IEC 60754-2, EN 50267, EN 50288-7, IEC 60811-404, CE, RoHS
hæmmende iht.
IEC 60332-3
hæmmende iht.
IEC 60332-1
-40° C
installation
oplægning
| Varenummer | EAN | CPR | Dimension (mm2) | Strømværdi (A) | Emballering | Farve | Diameter (mm)* | Vægt (kg/km)* |
|---|---|---|---|---|---|---|---|---|
| 10470220075P | 5704403117963 | B2ca-s1a,d2,a1 | 2x2x0,75 | - | Tr./Afklip | Sort | 9,1 | 109 |
| 10470220075PB | 570440318397 | B2ca-s1a,d2,a1 | 2x2x0,75 | - | Tr./Afklip | Blå | 9,1 | 109 |
| 10470230075T | 5704403210602 | B2ca-s1a,d2,a1 | 2x3x0,75 | - | Tr./Afklip | Sort | 10,1 | 150 |
| 10470420075P | 5704403118403 | B2ca-s1a,d2,a1 | 4x2x0,75 | - | Tr./Afklip | Sort | 10,7 | 175 |
| 10470820075P | 5704403117987 | B2ca-s1a,d2,a1 | 8x2x0,75 | - | Tr./Afklip | Sort | 14,5 | 310 |
| 10471620075P | 5704403117994 | B2ca-s1a,d2,a1 | 16x2x0,75 | - | Tr./Afklip | Sort | 19,1 | 530 |
| 10472420075P | 5704403118007 | B2ca-s1a,d2,a1 | 24x2x0,75 | - | Tr./Afklip | Sort | 24,0 | 760 |
| * Værdierne kan have små afvigelser | ||||||||
