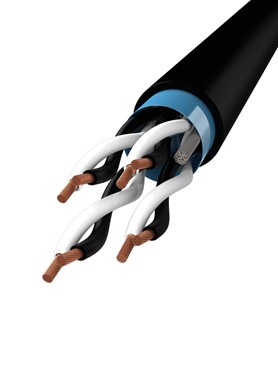

SCANINSTRU RE-2X(st)H - 300/500 V

Anvendelse

SCANINSTRU RE-2X(st)H er et halogenfrit kabel, som anvendes til proceskontrol og dataprocesser, analog eller digital signaltransmission. Instrumentkablet anvendes inden for en stor række områder, f.eks fabrikker, kraftvarmeværker, raffinaderier, petrokemi, transformerstationer, tankstationer m.v. Kablet kan nedgraves i jord og er UV-bestandigt.

Konstruktion

Leder

Glødet flertrådet Cu-tråde, kl. 2
1 orange måletråd (0,5 mm2)
Tværsnit for leder på 0,75 mm2: 7x0,37 mm

Isolation

XLPE
Isolationstykkelse: 0,40 mm

Lederfarve
Parvis:   sort og hvid, nummereret
  a-leder = sort
b-leder = hvid
Triple: sort, hvid og rød, nummer
  a-leder = sort
b-leder = hvid

c-leder = rød
Skærm

AL-PES

Yderkappe

Halogenfri brandhæmmende compound, sort. Kan efter forespørgsel leveres i blå RAL 5015 til egensikker inst.

Drainwire

Fortinnet Cu (7x0,30 mm)

Tekniske data

Driftstemperatur

-40° C til +90° C

Mærkespænding

300/500 V

Prøvespænding

Leder/leder: 2000 V
Leder/skærm: 1000 V

Bøjeradius

10 x kabeldiameter

Teknisk kommentar

Ledermodstand: max 24,5 Ω/km
Isolationsmodstand: min 5000 MΩ x km
L/R ration: max 25 µH/Ω
Driftskapacitans: max 85 nF/km (800 Hz)
Ubalanceret driftskapacitans: max 500 pF/500 m
Induktans: max. 0,75 mH/km
Modstandsdygtig over for olie (IEC 60811-404): 70° C / 4 timer (ASTM no. 2)

CPR-klassificering:

B2ca-s1a,d2,a1

Rekvirer DoP på dop@scankab.dk

Godkendelser

EN 50575, IEC 60332-1, IEC 60332-3-24 (CAT-C), EN 50266-2-2, IEC 61034-1+2, HD 606, IEC 60754-2, EN 50267, EN 50288-7, IEC 60811-404, CE, RoHS
Brandhæmmende iht. IEC 60332-3-24 (CAT-C)
Bøjeradius 10 x kabeldiameter
Elektromagnetisk beskyttet
Flamme-
hæmmende iht.
IEC 60332-1
Fleksibel
Halogenfri
Kan ligge i rør
Kan nedgraves
Lav emission af ætsende gasser iht. IEC 60754
Lav røgudvikling ved brand iht. IEC 61034
Maks. driftstemp. +90° C
Miljøvenlig
Min. driftstemp.
-40° C
Permanent udendørs
installation
Tåler frost
Tåler fugt
Udendørs-
oplægning
UV-bestandig
Velegnet på offentlige steder
Varenummer EAN CPR Dimension (mm2) Strømværdi (A) Emballering Farve Diameter (mm)* Vægt (kg/km)*
10470120075 5704403061464 B2ca-s1a,d1,a1 1x2x0,75 - Tr./Afklip Sort 5,7 56
10470120075B 5704403082438 B2ca-s1a,d1,a1 1x2x0,75 - Tr./Afklip Blå 5,7 56
10470220075 5704403061525 B2ca-s1a,d1,a1 2x2x0,75 - Tr./Afklip Sort 8,3 95
10470220075B 5704403082186 B2ca-s1a,d1,a1 2x2x0,75 - Tr./Afklip Blå 8,3 95
10470420075 5704403061495 B2ca-s1a,d1,a1 4x2x0,75 - Tr./Afklip Sort 9,8 148
10470420075B 5704403118823 B2ca-s1a,d1,a1 4x2x0,75 - Tr./Afklip Blå 9,8 148
10470820075 5704403061501 B2ca-s1a,d1,a1 8x2x0,75 - Tr./Afklip Sort 13,2 244
10470820075B 5704403061501 B2ca-s1a,d1,a1 8x2x0,75 - Tr./Afklip Blå 13,2 244
10471220075 5704403061532 B2ca-s1a,d1,a1 12x2x0,75 - Tr./Afklip Sort 15,6 340
10471220075B 5704403185511 B2ca-s1a,d1,a1 12x2x0,75 - Tr./Afklip Blå 15,6 340
10471620075 5704403061518 B2ca-s1a,d1,a1 16x2x0,75 - Tr./Afklip Sort 17,4 445
10471620075B 5704403199228 B2ca-s1a,d1,a1 16x2x0,75 - Tr./Afklip Blå 17,4 445
10472420075 5704403084234 B2ca-s1a,d1,a1 24x2x0,75 - Tr./Afklip Sort 21,8 650
10471620013B - - 16x2x1,3 - Tr./Afklip Blå 20,3 704
10471620013 - - 16x2x1,3 - Tr./Afklip Sort 20,3 704
- - - 1x2x1,5 - Tr./Afklip Blå 6,7 78
- - - 2x2x1,5 - Tr./Afklip Blå 9,7 147
* Værdierne kan have små afvigelser
