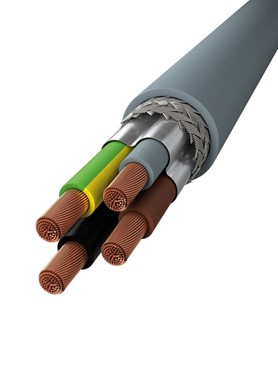

SCREENFLEX VC4V-K J, EMC
Anvendelse
SCREENFLEX VC4V-K J EMC anvendes, hvor der kræves en kabelforbindelse mellem eksempelvis en frekvensomformer og en motor. Kablet er egnet til udendørs oplægning.
Konstruktion
Leder
Elektrolytisk glødet Cu, kl. 5 iht. IEC 60228
Isolation
Fleksibel PVC
Lederfarve
Iht. HD 308 / EN 50334
Skærm
100% dækkende skærm bestående af:
Alu/polyester tape plus drainwire
Fortinnet flettet Cu-skærm
Yderkappe
Fleksibel PVC, grå
Tekniske data
Driftstemperatur
-40º C til +70º C
Mærkespænding
300/500 V (for dimensioner op til 1,5 mm2)
0,6/1 kV (fra dimension 2,5 mm2)
Bøjeradius
5 x kabeldiameter
CPR-klassificering:
Rekvirer DoP på dop@scankab.dk
Godkendelser
EN 50575, IEC 60332-1, IEC 60332-3, IEC 60502-1, IEC 60228, EN 50525, IEC 60364-5-52, CE, RoHS
Anvendes i kabelbakker
Brand-
hæmmende iht.
IEC 60332-3
hæmmende iht.
IEC 60332-3
Bøjeradius 5 x kabeldiameter
Elektriske tavler
Elektromagnetisk beskyttet
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Kan ligge i rør
Kan nedgraves
Maks. driftstemp. +70° C
Metermærket
Min. driftstemp.
-40° C
-40° C
Modstandsdygtig over for olie og kemikalier
Permanent udendørs
installation
installation
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Tåler fugt
Udendørs-
oplægning
oplægning
UV-bestandig
Vandafvisende
| Varenummer | EAN | CPR | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* |
|---|---|---|---|---|---|---|---|
| 970010003 | - | Cca-s2,d1,a3 | 3G1 | 10 | Tr./Afklip | 6,6 | 70 |
| 970015003 | - | Cca-s2,d1,a3 | 3G1,5 | 16 | Tr./Afklip | 7,7 | 95 |
| 970025003 | 5704403020263 | Cca-s2,d1,a3 | 3G2,5 | 30 | Tr./Afklip | 9,4 | 145 |
| 970010004 | - | Cca-s2,d1,a3 | 4G1 | 10 | Tr./Afklip | 7,0 | 85 |
| 970015004 | 5704403078134 | Cca-s2,d1,a3 | 4G1,5 | 16 | Tr./Afklip | 8,4 | 120 |
| 970025004 | 5704403020270 | Cca-s3,d1,a3 | 4G2,5 | 25 | Tr./Afklip | 10,2 | 180 |
| 970040004 | 5704403020300 | Cca-s3,d1,a3 | 4G4 | 34 | Tr./Afklip | 12,6 | 275 |
| 970060004 | 5704403020317 | Cca-s3,d1,a3 | 4G6 | 43 | Tr./Afklip | 14,4 | 360 |
| 970100004 | 5704403020324 | Cca-s3,d1,a3 | 4G10 | 60 | Tr./Afklip | 17,5 | 570 |
| 970160004 | 5704403020331 | Cca-s3,d1,a3 | 4G16 | 80 | Tr./Afklip | 20,1 | 815 |
| 970250004 | 5704403020348 | Cca-s3,d1,a3 | 4G25 | 101 | Tr./Afklip | 24,5 | 1225 |
| 970350004 | 5704403020355 | Cca-s3,d1,a3 | 4G35 | 126 | Tr./Afklip | 28,2 | 1655 |
| 970700004 | 5704403020379 | Cca-s3,d1,a3 | 4G70 | 196 | Tr./Afklip | 37,5 | 3105 |
| * Værdierne kan have små afvigelser | |||||||
