SCANFLEX ® CP 4000 - 300/500 V
Anvendelse
SCANFLEX® CP 4000, EMC-skærmet, PVC/PUR styrekabel.
Kabelt anvendes til signal-, styre- og maskininstallationer, hvor der er risiko for påvirkning af olier, i fugtige rum eller bare, hvor man ønsker et slidstærkt EMC-skærmet kabel.

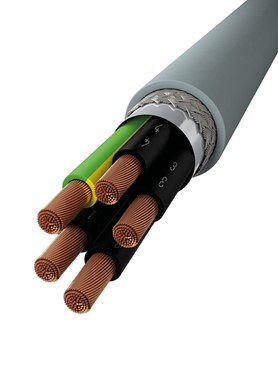

Konstruktion
Leder
Fintrådet, blank kobber iht. IEC 60228, kl. 5
Isolation
PVC-compound
Lederfarve
Sort med hvid nummerering og gul/grøn jordleder (for 3 eller flere ledere).
Omlagt folie under skærm.
Fleece-bånd seperator over skærm.
Skærm
Fortinnet, flettet kobberskærm
Ca. 85% dækning
Yderkappe
Speciel PUR-kappe
Grå, RAL 7001
Tekniske data
Driftstemperatur
| Fast: | -40 °C til +80 °C |
| Fleksibel: | -5 °C til +70 °C |
Mærkespænding
300/500 V
Prøvespænding
4.000 V / 50 Hz
Bøjeradius
| Fast: | 6 x kabeldiameter |
| Fleksibel: | 20 x kabeldiameter |
Godkendelser
IEC 60332-1, IEC 60228, CE, RoHS
Bøjeradius 20 x kabeldiameter
Elektromagnetisk beskyttet
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Lavspændings-
kabel
kabel
Maks. driftstemp. +80° C
Min. driftstemp.
-40° C
-40° C
Modstandsdygtig over for olie
Modstandsdygtig over for olie & fedt
Modstandsdygtig over for olie og kemikalier
Modstandsdygtig over for slid
Slagfasthed:
medium
medium
Til brug i industrien
Fleksibelt brug
Fleksibelt brug
Til brug
i industrien
i industrien
Tåler frost
UV-bestandig
| Varenummer | EAN | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* | |
|---|---|---|---|---|---|---|---|
| 9021007502 | 5704403135752 | 2x0,75 | 9 | Tr./Afklip | 6,2 | 56 | |
| 9021007503 | 5704403135769 | 3G0,75 | 9 | Tr./Afklip | 6,5 | 70 | |
| 9021007504 | 5704403135776 | 4G0,75 | 9 | Tr./Afklip | 7,0 | 95 | |
| 9021007505 | 5704403135783 | 5G0,75 | 9 | Tr./Afklip | 7,7 | 130 | |
| 9021007507 | 5704403135790 | 7G0,75 | 9 | Tr./Afklip | 8,3 | 168 | |
| 9021007512 | 5704403135806 | 12G0,75 | 9 | Tr./Afklip | 10,9 | 232 | |
| 9021007518 | 5704403135813 | 18G0,75 | 9 | Tr./Afklip | 12,7 | 315 | |
| 9021007525 | 5704403135820 | 25G0,75 | 9 | Tr./Afklip | 14,8 | 435 | |
| 9021010002 | 5704403135851 | 2x1 | 11 | Tr./Afklip | 6,5 | 84 | |
| 9021010003 | 5704403135868 | 3G1 | 11 | Tr./Afklip | 6,8 | 110 | |
| 9021010004 | 5704403135875 | 4G1 | 11 | Tr./Afklip | 7,3 | 130 | |
| 9021010005 | 5704403135882 | 5G1 | 11 | Tr./Afklip | 8,1 | 156 | |
| 9021010007 | 5704403135899 | 7G1 | 11 | Tr./Afklip | 8,8 | 192 | |
| 9021010012 | 5704403135905 | 12G1 | 11 | Tr./Afklip | 11,5 | 285 | |
| 9021010018 | 5704403135912 | 18G1 | 11 | Tr./Afklip | 13,9 | 395 | |
| 9021010025 | 5704403135929 | 25G1 | 11 | Tr./Afklip | 15,9 | 656 | |
| 9021015002 | 5704403135950 | 2x1,5 | 15 | Tr./Afklip | 7,1 | 97 | |
| 9021015003 | 5704403135967 | 3G1,5 | 15 | Tr./Afklip | 7,5 | 125 | |
| 9021015004 | 5704403135974 | 4G1,5 | 15 | Tr./Afklip | 8,2 | 165 | |
| 9021015005 | 5704403135981 | 5G1,5 | 15 | Tr./Afklip | 8,9 | 193 | |
| 9021015007 | 5704403135998 | 7G1,5 | 15 | Tr./Afklip | 9,9 | 245 | |
| 9021015012 | 5704403136001 | 12G1,5 | 15 | Tr./Afklip | 13,0 | 365 | |
| 9021015018 | 5704403136018 | 18G1,5 | 15 | Tr./Afklip | 15,6 | 553 | |
| 9021015025 | 5704403136025 | 25G1,5 | 15 | Tr./Afklip | 17,9 | 734 | |
| 9021015034 | 5704403136032 | 34G1,5 | 15 | Tr./Afklip | 20,8 | 944 | |
| 9021025003 | 5704403136056 | 3G2,5 | 20 | Tr./Afklip | 8,9 | 188 | |
| 9021025004 | 5704403136063 | 4G2,5 | 20 | Tr./Afklip | 9,9 | 236 | |
| 9021025005 | 5704403136070 | 5G2,5 | 20 | Tr./Afklip | 11,0 | 270 | |
| 9021025007 | 5704403136087 | 7G2,5 | 20 | Tr./Afklip | 11,9 | 340 | |
| 9021025012 | 5704403136094 | 12G2,5 | 20 | Tr./Afklip | 16,0 | 589 | |
| 9021040004 | 5704403136100 | 4G4 | 25 | Tr./Afklip | 11,6 | 305 | |
| 9021060004 | 5704403136124 | 4G6 | 33 | Tr./Afklip | 14,2 | 440 | |
| 9021100004 | 5704403136148 | 4G10 | 45 | Tr./Afklip | 17,2 | 710 | |
| 9021100016 | 5704403136155 | 4G16 | 61 | Tr./Afklip | 20,2 | 1050 | |
| * Værdierne kan have små afvigelser | |||||||
